北大青鳥JTY-H-JBF-VDC1382A線型光束感煙火災探測器
時間：2018-10-31 09:18:21 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-31/eae6ff6b7d98e1f67f686e9e715039e5.jpg)
1、JTY-H-JBF-VDC1382A線型光束感煙探測器由發射、接收器和反光板兩部分組成。
2、線型光束感煙探測器自身無地址編碼功能，需要配接中繼模塊JBF4137接入系統。
3、JTY-H-JBF-VDC1382A適用于大空間的火災防范。
4、線型光束感煙探測器探測距離小于50米或100米兩種規格。
5、JTY-H-JBF-VDC1382A探測器可提供無源開關量報警信號輸出。
二、JTY-H-JBF-VDC1382A線型光束感煙火災探測器技術指標型號：JTY-H-JBF-VDC1382A
工作電壓：DC19-28V
工作電流：小于15mA （含報警狀態）
工作原理：反射式、減光型
保護面積：1400m2
大光路方向偏差：5 度
外形尺寸：200 mm× 146mm×120mm(L×W×H)
執行標準：GB14003-2005 《線型光束感煙火災探測器》
三、JTY-H-JBF-VDC1382A火災探測器結構特征、安裝與布線
1、探測器為非編址型，配接JBF4137中繼模塊。
2、發射接收一體式，配接反光板無需接線。
3、JTY-H-JBF-VDC1382A探測器可提供無源開關量報警信號輸出。
4、探測距離遠≤100米。
5、JTY-H-JBF-VDC1382A通過撥碼開關設置匹配阻抗，默認第5位OFF、第6位ON，輸出4.6KΩ。

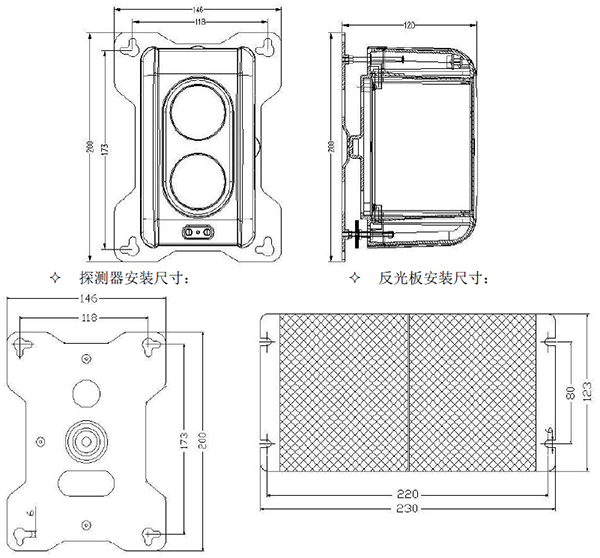

外形結構圖：

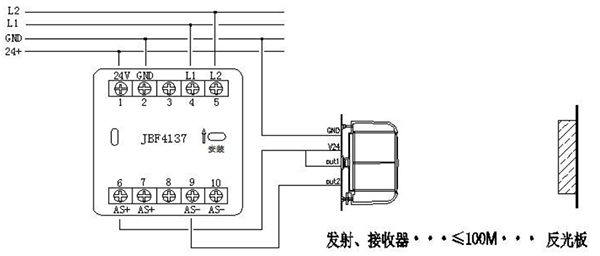

接線示意圖：
說明：
1.JBF4137中繼模塊（端子4）L1、（端子5）L2接兩總線。
2.（端子1）接24V+、（端子2）接24V電源-。
3.線型光束感煙火災探測器（端子GND）接電源24V-。
4.線型光束感煙火災探測器（端子out1、out2）分別接JBF4137中繼模塊（端子6或7、端子9或10）。
四、JTY-H-JBF-VDC1382A火災探測器注意事項1、調試時應使用JBF-VPT3601A-E專用調試工具。
2、必須保障探測器與反光板安裝位置測量準確，探測器四周及光路50CM內不能有遮擋物。
3、探測器、反光板應安裝在穩定可靠的建筑物表面。探測距離小于50米時需配置一塊反光板，探測
4、距離大于50米小于100米時需配置兩塊反光板。
